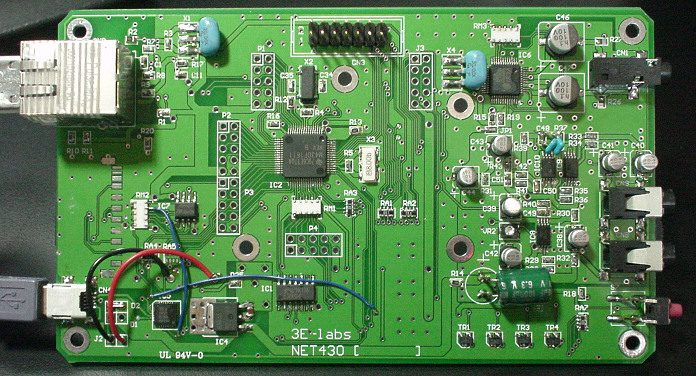

1. NET430ハードウェア概要
    • MSP430F1611（Flash=48KB,RAM=10KB,8MHz）を実装。
    • USB(miniUSB)から5V電源供給可能。別途DC5V供給可能
    • LANコントローラ(CS8900)、10BASE-Tで通信可能。
    • シリアルポート(USB-シリアル変換使用のため実際はUSBで接続)接続可能。(CP2102使用)
    • SDカードコネクタあり(標準/miniSD/microSDを実装の有無で選択する)(SPI接続)
    • MP3エンコーダ実装(VS1011使用)、LINE出力コネクタ有り。
    • LCD実装(Nokia3310LCD使用、PHILIPSのpcd8544を使用)。
    • JTAGコネクタ付き。
    • ブザー付き。
    • LED5個付き(内2個はSWとポートを併用)。
    • SW6個付き。
    • AD/DA回路実装、マイク入力/ヘッドフォン出力コネクタあり。(入出力の調整ボリューム有り)
    • リセットボタン付き。
    • ブロック図
  2. NET430ソフトウェア共通概要
    • TCPの機能にICMP応答が有効なので導入テスト時にPCからpingテストで接続有無を確認できる。
    • DHCPには未対応。
    • TCPの通信での制限としては1回に受信可能なデータは約1300バイト程度です。大きなデータの受信はできません。
    • SDカードはFAT12/16でフォーマットされたものが使用可能。FAT32は未対応です。よって使用可能なSDカードは1GB以下となります。テストしたSDカードは1GB,　128MB,　32MB,　16MBです。未テストですが64MBのFAT12フォーマットでは動作しない可能性があります。
NET430は現在('07/12/10)はREV.0でこの版は不具合の回収が何箇所かあるので近日中に改版する予定です。

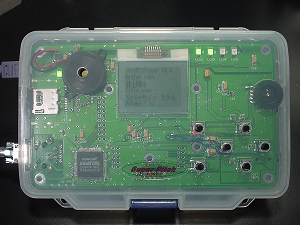

箱に入れてみました。
リングスターの「スーパーピッチミニマム SP-750F」に合うように外形を決めましたので何とか入るはずだったのですが．．．。

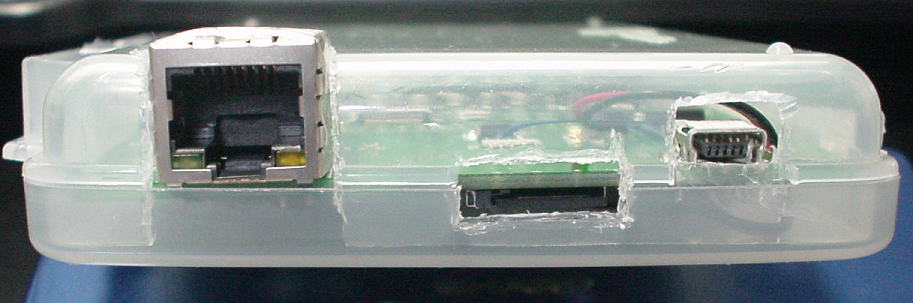

LANコネクタの高さを見落としていたのでこんな不恰好になってしまいました。
